DX Series H Beam End Máy Phay mặt / Máy phay bề mặt 1200X1500 Mm

1. Nguyên tắc cơ cấu

Máy phay khuôn mặt kiểu DX1215 bao gồm thân máy, bàn trượt, cột đứng, bàn nâng, cơ chế nạp ngang, cơ chế nâng cao, hệ thống điều khiển điện vv
Bàn làm việc thủy lực bao gồm hai bàn làm việc, hai ghế định vị, hai chỗ nhấn, và một trạm thủy lực.

Thân máy là cấu trúc hàn, xử lý ủ. Nó có đặc tính cường độ cao, biến dạng nhỏ. Đường ray thân máy, một là đường ray hình chữ nhật có công suất lớn và một là đường ray chữ V có độ chính xác cao. Các slipway là đúc thép stricture có kháng mặc tốt. Đường sắt trượt và đường ray thân máy có độ chính xác hợp tác tốt sau khi nghiền.

2. Dữ liệu kỹ thuật

● Kích thước hoạt động: 1200 * 1500mm
● Tốc độ quay trục chính phay: 80-400r / phút
● Kéo dài chiều dài của trục chính: 80mm
● Đường kính cắt: φ125mm
● Công suất động cơ phay: 5.5kw
● Tốc độ cho ăn ngang: 54,8-548mm / phút
● Tốc độ quay lại nhanh ngang: 822mm / phút
● Công suất động cơ cấp ngang: 3kw / 4kw (tốc độ gấp đôi)
● Tốc độ cho ăn dọc: 53-530mm / phút
● Tốc độ nâng nhanh: 530mm / phút
● Công suất động cơ cho dọc: 1.5kw

3. Hiệu suất

● Máy chủ yếu bao gồm mặt, cột nâng, bàn làm việc, giường, bộ phận cấp liệu cơ khí, hệ thống điều khiển điện, bộ phận bảo vệ đường ray và các dụng cụ phay.
● Giường là cấu trúc hàn, ủ sau khi hàn, nó có trọng lượng nhẹ, cường độ cao, ít biến dạng, cấu trúc hợp lý và công nghệ tốt
● Facer là loại TX-32A, có cấu trúc hợp lý, hiệu suất đáng tin cậy, phạm vi tốc độ rộng, độ cứng tốt, tiếng ồn thấp, hiệu quả cao và hoạt động thuận tiện
● Bàn làm việc được rèn thành hình dạng, tạo thành cặp trượt với giường, như đường ray, một mặt cắt hình chữ nhật, phần V khác, có khả năng tải lớn và độ chính xác cao, cũng với điều kiện bôi trơn tốt, bàn làm việc được điều khiển bằng hệ thống truyền động cơ học thông qua đai ốc xoắn ốc, với các chuyển động nhanh, FOR-FOR và fast-retreat, facer được lắp đặt trên bàn làm việc, làm việc với công đoạn, đặt lại và nâng cao dưới bàn làm việc, chu kỳ bàn làm việc được thực hiện thông qua hệ thống truyền động cơ khí và hệ thống điều khiển điện, và có thể được điều khiển bằng tay
● Bộ phận bảo vệ đường sắt có niêm phong tốt, bức xạ tốt và tuổi thọ dài, cấu trúc thu hẹp, có lỗ khoan trên nắp bảo vệ cố định, nhờ đó có thể quan sát dầu bôi trơn và độ sạch của đường ray. một tấm bìa nhỏ được sử dụng để che lỗ
● Hệ thống truyền động cơ khí:
a. hướng ngang: chuyển động to-và-fro của bàn làm việc, được thực hiện với trục trong hộp cấp liệu, thông qua cặp côn chì-vít và khung, dọc
b. hướng: vận chuyển được nâng lên với trục trong hộp số, thông qua côn dẫn-vít truyền cặp vợ chồng
● Các mặt được sử dụng trong máy này là bề mặt tiêu chuẩn, vật liệu đầu có thể thay đổi thành lưỡi hợp kim cứng
● Để kẹp và định vị mảnh làm việc, máy này có 2 bộ clamper công việc (bàn làm việc thủy lực)

4. Phạm vi cung cấp và linh kiện

● Độ cao cột: 1 bộ (bao gồm cả mặt cắt TX32, nâng vận chuyển, cột nâng, bộ đếm trọng lượng, bộ truyền động nâng cao)
● Lắp ráp giường máy tiện: 1 bộ (bao gồm cả bàn trượt, giường máy, bộ giảm tốc cho động cơ ăn, cho vít ăn)
● Hệ thống điện: 1 bộ (bao gồm hộp điều khiển, bảng điều khiển hoạt động, biến tần AC vv ..)
● Phay phay: 1 bộ (bao gồm surface125 bề mặt tiêu chuẩn, lưỡi dao)
● Phụ kiện kèm theo máy: 1 bộ (bao gồm cả thanh kéo mặt, dụng cụ cắt dao, thiết bị trao đổi phay)
● Bộ phận làm việc: 2 bộ (kể cả xy lanh dầu, giá bàn làm việc, đế xy lanh dầu)
● Trạm bơm thủy lực: 1 bộ
● phụ tùng với máy: 1 bộ (bao gồm 2 miếng cầu chì, 2 cái nút)

5. Tài liệu kỹ thuật

● Hướng dẫn vận hành (bản vẽ nguyên lý điện, bản vẽ nguyên tắc thủy lực và bản vẽ móng vv ..)
● danh sách đóng gói
● Hướng dẫn vận hành đầu phay
● Hướng dẫn vận hành trạm thủy lực

6. bộ phận chuẩn bị bởi người mua

● Nền tảng (giấy sơ đồ sẽ do người bán cung cấp)
● Bulông móng và bu lông mở rộng

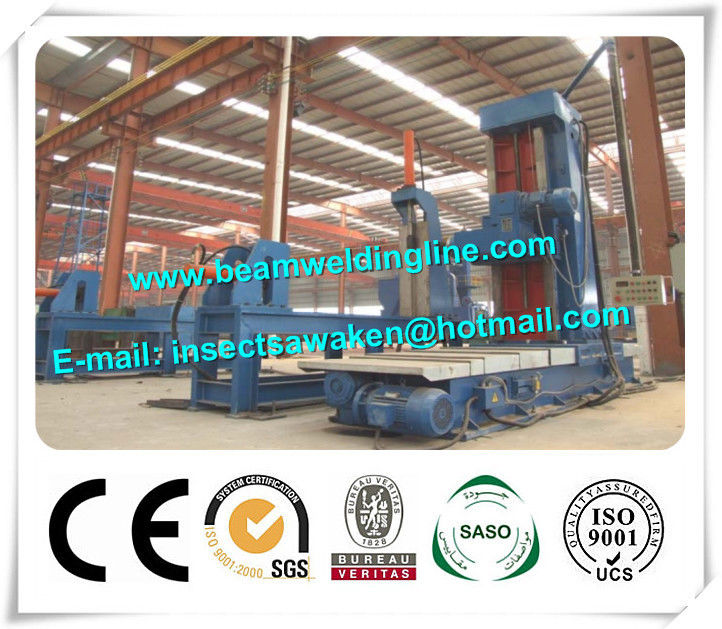

Máy phay mặt dầm H - Cấu trúc hiển thị
