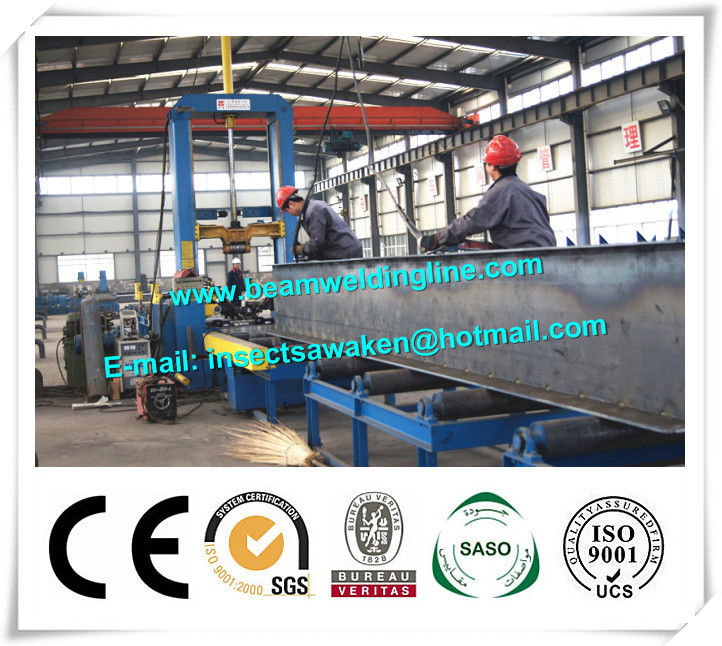

Máy tự động H Beam lắp ráp cho hàn điểm của Symmetric
Điểm nổi bật | welded h beam line,submerged arc welding equipment |
---|
Máy tự động H Beam lắp ráp cho hàn điểm của Symmetric
1. Giới thiệu đơn giản
Máy lắp ráp này được áp dụng cho việc hàn điểm tại chỗ của thép H đối xứng, không đối xứng, ngoài trung tâm và không đồng nhất. Máy này thông qua cách điều khiển bằng tay một bên hoặc điều chỉnh liên kết điện và một mặt khác đang trở nên phổ biến trên quy mô quốc tế. Việc hàn và chạy không tải thông qua các tốc độ khác nhau, có hiệu quả cải thiện hiệu suất làm việc.
2. Tính năng
● 3 mô hình theo chiều cao chùm tia H: 1500, 1800 và 2000mm
● Quá trình bao gồm kẹp và trung tâm web và mặt bích với truyền dẫn thủy lực
● Hệ thống điều khiển điều chỉnh bộ điều khiển Mitsubishi PLC của Nhật
● Hai bên kẹp và thẳng hàng thông qua hệ thống cơ khí, đảm bảo định vị mặt bích và mặt bích có chiều rộng khác nhau trong phạm vi quy định chính xác liên kết tự động, không cần phải điều chỉnh mỗi lần trục lăn lệch tâm
● Thanh báo chí phía trên điều chỉnh theo hướng phải và trái 4 nhóm hướng dẫn, đảm bảo tính ổn định khi nhấn
● Bộ phận dò hồ quang tự động tại chỗ chạy bằng xy lanh dầu nhẹ, không có không khí nén, đầu ra đầu ra và hệ thống kéo đầu vào nằm trong các đoạn, chiều dài và số lượng có thể được lựa chọn theo chiều dài của phôi
● Được sử dụng để điều chỉnh khung giá đỡ thủy lực điều chỉnh ở cả hai bên có thể đảm bảo sự kết hợp của mặt cuối của lưới và mặt bích trong quá trình lắp ráp
3. Thông số kỹ thuật
Không. | Mục | Đặc điểm kỹ thuật | ||
1 | Chiều cao Beam Web | 200-1500mm | 200-1800mm | 200-2000mm |
2 | Độ dày của Web Beam | 5-32mm | 5-32mm | 5-32mm |
3 | Chiều rộng mặt bích | 160-800mm | 160-800mm | 160-800mm |
4 | Chiều dầm mặt bích | 6-40mm | 6-40mm | 6-40mm |
5 | Chiều dài của chùm H | 3000-15000mm | 3000-15000mm | 3000-15000mm |
6 | Tốc độ lắp ráp | 0,6-6m / phút | 0,6-6m / phút | 0,6-6m / phút |
7 | Kích thước bố cục dự kiến | 28 m * 4 m * 4,6 m | 28m * 4m * 4,9m | 28 m * 4 m * 5,1 m |
