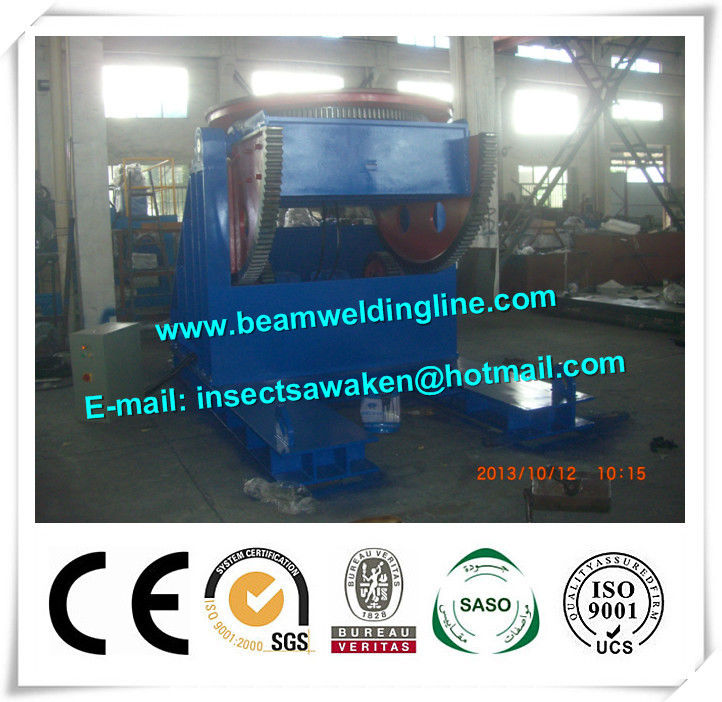

Máy tiện xoay mặt nghiêng tự động

Máy tiện xoay mặt nghiêng tự động

1. Bàn làm việc

● Mặt làm việc được xử lý bằng các lỗ vít N4 và các rãnh 6T, đáp ứng đai ốc M30T và các rãnh tròn, tạo thuận lợi cho phần công việc ở giữa; T hình rãnh dưới đây thêm tấm.

● Sử dụng tấm thép chất lượng cao, tăng cường điều trị phần căng thẳng; ủ, quá trình giảm căng thẳng.

● Bàn làm việc được cố định trên thân máy quay chuyên nghiệp, ổ đỡ ổn định và quay.

2. Cơ chế quay

● Bảng được cố định trên một ổ đỡ quay, đảm bảo tải trọng danh định và luân chuyển trơn tru; cơ chế quay là dành cho các ổ đĩa quay của các mảnh công việc.

● đáy của bàn làm việc thông qua các cấu hình hàn, cốt thép trong phần căng thẳng, bảng sau khi hàn giảm căng thẳng, không biến dạng.

● Bàn làm việc được cố định trên ổ đỡ quay, để đảm bảo chuyển động chắc chắn. Vòng xoay có dung tích lớn, độ chính xác cao.

● Slewing mang "vòng hàng đơn vòng" sản xuất bởi các nhà sản xuất chuyên nghiệp. Có những ưu điểm của cấu trúc hợp lý, độ cứng tốt, trọng lượng nhẹ, tuổi thọ dài vv ... Vòng xoay được thiết kế với thiết bị niêm phong nhiệt cao, dầu bôi trơn không bị rò rỉ, bụi bên ngoài không thể đi vào trục quay mang mang mang tổn hao , đáp ứng môi trường hàn rất xấu. Và được trang bị một ống dài làm đầy bơ, tiện lợi tiêm thường xuyên vào bơ, để đảm bảo các thiết bị chạy tốt.

● Bàn xoay của bàn làm việc bằng động cơ AC thông qua bộ giảm tốc bánh răng cycloid.

● Bánh răng bánh răng được làm bằng vật liệu 40Cr, và xử lý làm cứng bề mặt bằng răng, để đạt được sự chuyển tải bằng cách sử dụng độ bền cao.

● Được vận hành bằng chuyển đổi tần số AC tốc độ vô cấp điều chỉnh trong phạm vi tốc độ rộng, để đảm bảo sản lượng moment xoắn không đổi.

● Cơ chế quay được bố trí trên thanh ngang, khung cấu trúc khung hộp doanh thu. Beam hỗ trợ công việc và chuyển trọng lượng cho các cột, có thể chịu tải trọng lớn và xoắn. Sử dụng cấu trúc hộp, hiệu quả có thể mang và chống xoắn. Cấu trúc hộp khắc nghiệt sau khi gia công hàn và theo điều kiện bố trí áp lực có một số lượng lớn các chất làm cứng. Beam và cơ chế doanh thu kết nối thông qua bu lông.


3. Cơ chế nghiêng

● Cơ chế doanh thu có thể làm cho đoạn công việc chuyển động; thay đổi vị trí của mảnh làm việc thuận tiện cho hàn.

● Sử dụng bánh răng sâu răng giảm tốc bánh răng (hộp giảm tốc hai giai đoạn); có khả năng chịu lực lớn, khả năng chống sốc, đảm bảo hoạt động làm việc an toàn và ổn định trong quá trình biến tốc giảm tốc.

● Nguyên tắc làm việc của doanh thu: Động cơ điện từ phanh điện từ - bánh răng giảm tốc - bánh răng. Bằng đôi đĩa có đường kính lớn và mô đun cao có thể nhận ra doanh thu của sản phẩm làm việc, ổn định và đáng tin cậy, mang lại hiệu quả tốt, cơ chế ổ quay cũng sẽ sử dụng mô-men xoắn và động cơ đầu ra giảm, và xem xét độ an toàn và độ tin cậy, khóa phanh, đảm bảo rằng thiết bị an toàn và đáng tin cậy để sử dụng.
