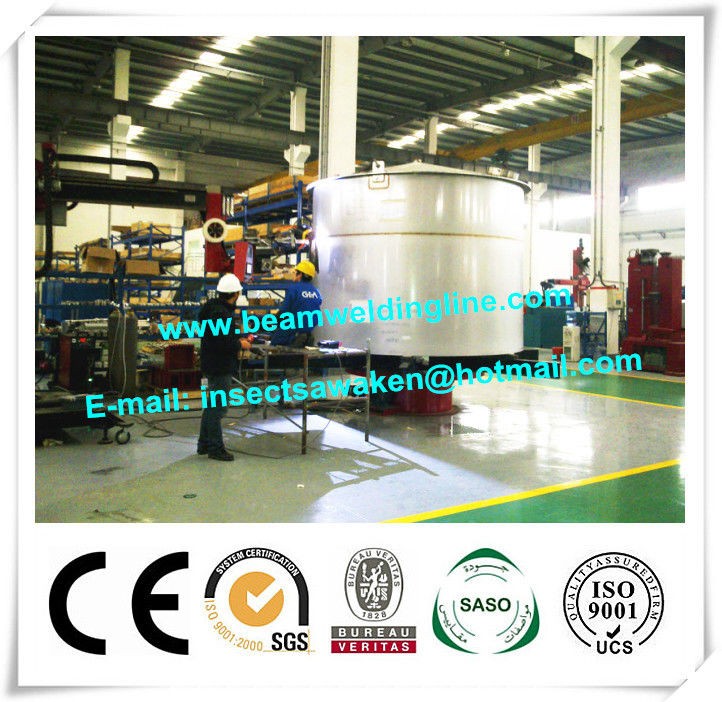

Máy hàn tự động Bàn xoay / Bàn xoay sàn

1. Tổng quan thiết bị

Bàn xoay bàn xoay sàn là một loại thiết bị có thể làm cho công việc xoay quanh 360 ° theo hướng ngang. Nó quay vô hạn với thực tế và đáng tin cậy, và chuyển đổi dễ dàng và phạm vi áp dụng, và hoạt động là đơn giản, vv, và nó là điển hình của các thiết bị phụ trợ trong quá trình hàn quá trình. Nó cũng có thể được sử dụng rộng rãi cho việc cắt, mài, lắp ráp, đặc biệt phù hợp với khối lượng công việc lớn hơn để quay lại, và nó là một trong những thiết bị lý tưởng để nâng cao mức độ tự động hóa và hiệu quả.

2. Đặc điểm kỹ thuật

● Trọng lượng tải tối đa: 3000kg
● Đường kính bảng: φ2000mm
● Biểu mẫu kết nối bảng: M24 × 6 (T-slot)
● Tốc độ quay: 0.1-1 rpm
● Công suất động cơ xoay: 1.5kw
● Chiều cao trên mặt đất: 540mm

3. Lý thuyết cấu trúc

Thiết bị này chủ yếu bao gồm khung, bảng, cơ chế swing, thiết bị dẫn điện và kiểm soát điện vv

Khung, bảng: khung là các hình hộp upp. Khung và bảng là tất cả các cấu trúc hàn, như yêu cầu sức mạnh theo hàn, và sau khi hàn hàn nhiệt xử lý được thực hiện, loại bỏ các ứng suất hàn và có hiệu quả ngăn ngừa biến dạng của chế biến. Mesa có thanh gạch đồng tâm, tạo điều kiện cho phần công việc làm điểm chuẩn để tham khảo. Tất cả các mối hàn hàn bằng mối hàn khớp sức mạnh đồng nhất để hàn tiếp hàn, và sau khi hàn hàn nhiệt quá trình xử lý được thực hiện. Bảng có thước đo tập trung để tạo thuận lợi cho việc tham khảo làm chuẩn.

Cơ cấu swing: cơ chế swing nằm giữa khung và bàn, chủ yếu bao gồm bộ giảm tốc, động cơ, vòng quay quay. Động cơ thông qua thương hiệu trong nước, ổn định và đáng tin cậy. Bộ giảm tốc điều chỉnh bộ giảm tốc bánh răng kép, có chức năng tự khóa và mô-men xoắn ra lớn hơn. Cơ chế quay được điều khiển bởi động cơ, thông qua bộ giảm tốc để làm chậm, và trục đầu ra đẩy ổ đỡ trở lại. Tốc độ quay cũng có thể được thực hiện bằng tốc độ chuyển đổi vô cấp, làm cho bảng trong khoảng 10 lần tốc độ biến đổi, để đáp ứng các kích cỡ khác nhau của tác phẩm.

Phần công việc trong quá trình hàn với dây đất phải được nối trực tiếp với thiết bị dẫn điện, và thiết bị dẫn phải được nối với bảng, để đảm bảo toàn bộ tiến trình hàn có thể hình thành vòng lặp liên tục. Thiết bị dẫn điện là ổ đỡ trượt dẫn với bột nhão dẫn điện, và dòng điện tối đa có thể lên đến 400A.

Hệ thống điều khiển điện: nó chủ yếu bao gồm hộp điều khiển và hộp hoạt động.
