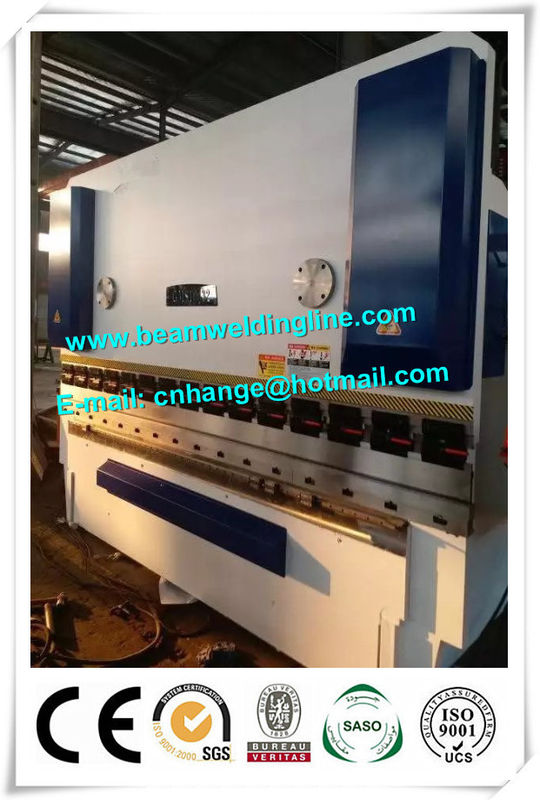

WC67Y-100Tx2500 NC phanh ép thủy lực, Máy uốn thủy lực cho tấm

  • WC67Y-100Tx2500 NC Hydraulic Press Brake , Hydraulic Bending Machine For Plate
  • WC67Y-100Tx2500 NC Hydraulic Press Brake , Hydraulic Bending Machine For Plate
  • WC67Y-100Tx2500 NC Hydraulic Press Brake , Hydraulic Bending Machine For Plate
Nguồn gốc Trung Quốc
Hàng hiệu FRIENDSHIP MACHINERY
Chứng nhận CE, ISO
Số mô hình WC67Y
Số lượng đặt hàng tối thiểu 1
chi tiết đóng gói Gói tiêu chuẩn xuất khẩu
Thời gian giao hàng 30 ngày
Khả năng cung cấp 10 BỘ MỖI THÁNG
Thông tin chi tiết sản phẩm
Vật liệu tấm thép Q235A Bộ điều khiển E21
Thép tấm sức mạnh 450N.M Vòng đệm Valqua, Nhật Bản
Vật liệu khuôn T8 Linh kiện điện Schneider hoặc Siemens
Điểm nổi bật

cnc máy cắt thủy lực

,

tấm kim loại máy uốn
Để lại lời nhắn
Mô tả sản phẩm
WC67Y-1 00 T / 25 00 NC Máy dập phanh thủy lực

1. Thông số kỹ thuật

Mô hình Các đơn vị WC67Y-100T / 2500
Độ dày uốn tối đa mm 6
Cường độ tấm thép uốn cong N / mm 2 450
Áp suất danh nghĩa kN 1000
Chiều dài bàn làm việc mm 2500
Khoảng cách giữa uprights mm 2005
Họng sâu mm 400
Ram đột quỵ mm 120
Chiều cao mở tối đa mm 385
Bơm bánh răng Mô hình / CP0-20-P-10R
lưu lượng L / phút 20
Sức ép MPa 31,5
Tốc độ Ram Đã tải xuống mm / s 60
Công việc mm / s số 8
Trở về mm / s 70
Áp suất làm việc của hệ thống thủy lực Mpa 26
Công suất động cơ chính KW 7,5
Khối lượng tịnh Kilôgam 5800
Kích thước tổng thể mm 2600 * 1480 * 2200

2. The de cấu trúc và nhân vật

● Phần Ram

Ổ đĩa thủy lực WC67Y-100/2500 E21 NC báo chí phanh máy, ram phần bao gồm ram, xi lanh, và cơ khí khối tinh chỉnh cấu trúc. Xi lanh bên trái và bên phải cố định trên khung, piston dẫn động hệ thống thủy lực mang ram di chuyển lên và xuống.

● Phần bàn làm việc

Nút điều khiển bàn làm việc ở mặt trước của nó, động cơ quay trở lại đo di chuyển về phía trước và lạc hậu, và hiển thị số chuyển động, thiết bị chuyển mạch du lịch để giới hạn vị trí phía trước và phía sau. Thật dễ dàng để vận hành nó.

● Mặt sau đo

Trở lại đo thông qua động cơ truyền dẫn, ổ đĩa hai độ chính xác cao bóng vít đồng bộ di chuyển qua xích, hệ thống điều khiển hiển thị giá trị yêu cầu.

● Hệ thống đồng bộ

Hệ thống đồng bộ của thiết bị này bao gồm trục xoắn, cánh tay xoay. Cấu trúc đơn giản, khả năng ổn định và đáng tin cậy, với độ chính xác đồng bộ cao, sau khi điều chỉnh tốc độ khối cơ học bằng hộp số động cơ, hệ thống điều khiển hiển thị giá trị.

● Hệ thống truyền tải

Để sử dụng vít bóng và thanh dẫn hướng chính xác cao, với vị trí lặp lại độ chính xác cao, tốc độ nhanh và tuổi thọ cao.
