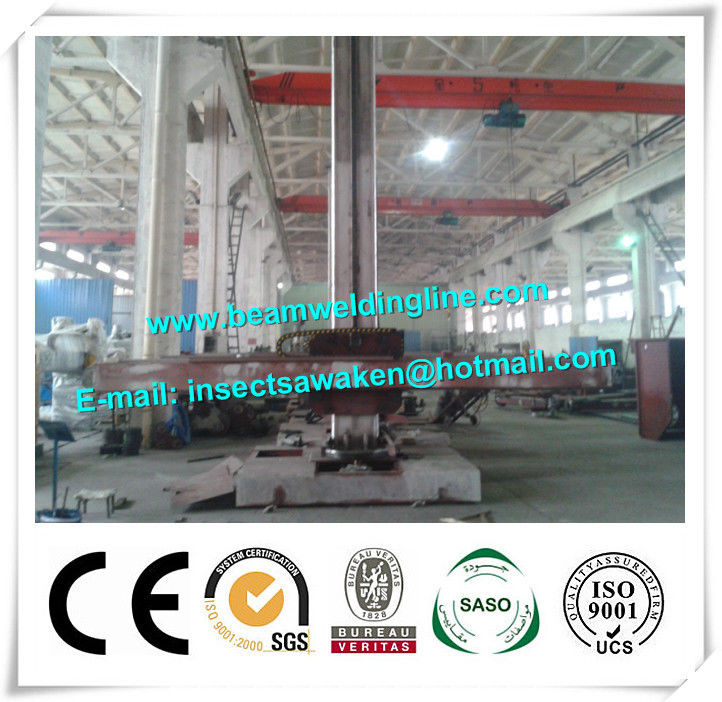

Heavy Duty ống hàn Manipulator hàn Thiết bị tự động hóa
Điểm nổi bật | cột và bùng nổ Hàn thao tác,Hàn manipulator |
---|
Heavy Duty ống hàn Manipulator hàn Thiết bị tự động hóa
Hướng dẫn 1. Thiết bị
Tay máy hàn có thể được bao gồm các trang thiết bị cơ khí hàn tự động qua rotator hàn, hàn định vị. Nó được sử dụng cho đường nối hàn tròn bên trong và bên ngoài, phi lê hàn và nội bộ và bên ngoài dọc đường nối hàn nó có chức năng di chuyển, xoay, nâng đỡ và vượt qua.
2. Thông số kỹ thuật
● Phong cách cấu: di chuyển với vòng xoay
● Vertical đột quỵ hiệu quả: 3000mm
● đột quỵ hiệu quả ngang: 3000mm
● cao Boom tốc độ: khoảng 1000mm / phút
● Công suất động cơ dọc: 1.5kW (động cơ phanh)
● Boom đi qua tốc độ: 100-1000mm / phút
● ngang công suất động cơ: 0.75kw
● Chế độ điều khiển tốc độ ngang: AC biến tần điều chỉnh tốc độ
● góc xoay cột: ± 180 ° (mô tơ)
● Công suất động cơ xoay: 0.55kw
● Tốc độ di chuyển: 3000mm / phút
● Di chuyển công suất động cơ: 2 * 0.4kW
● Lincoln DC1000 và thiết bị tái chế thông lượng (tùy chọn)
3. Hiệu suất năng
Tay máy hàn bao gồm cột, bùng nổ, mũi và nâng cao. Cột là hình chữ nhật, và trên đầu trang của nó có sự bùng nổ nâng cao cơ chế đó là chùm kép. Động cơ thúc đẩy sâu răng và sâu giảm tốc và các ổ đĩa xích và dây chuyền. Một đầu của chuỗi được kết nối với sự bùng nổ hướng dẫn thiết bị, và đầu kia là cố định trên sắt cân bằng trong cột.
Có tám nhóm của khối ròng rọc mà là cơ cấu trục lập dị trên bùng nổ hướng dẫn chỗ ngồi. Nâng cao và uốn của sự bùng nổ được điều khiển bởi AC điều chỉnh tốc độ biến tần có thể được điều chỉnh theo nhu cầu hàn. Tự động đầu máy hàn được cố định trên mặt trước của sự bùng nổ, và mũi có thể được cắt tỉa lên xuống, trái, phải.
4. Cung cấp phạm vi
● hàn tay máy: bao gồm cột và bùng nổ, thiết bị nâng, thiết bị kính thiên văn, thiết bị quay, hệ thống điện.
![]() | Hộp điều khiển điện cho tay máy hàn mục tùy chọn: ● hàn tracker đường may |
thiết bị quay tay máy hàn bao gồm các thiết bị cơ khí hàn tự động. Nó có thể sử dụng với rotator hàn, áp dụng rộng rãi cho các ngành công nghiệp như nồi hơi, bình áp lực, dầu khí, công nghiệp hóa chất và cơ chế. Các nhân vật của máy và chính chiều được thiết kế theo quy trình hàn tự động, chỉ cần các thiết bị phù hợp để nâng cao chất lượng hàn và thực hiện tự động hàn. | ![]() |
