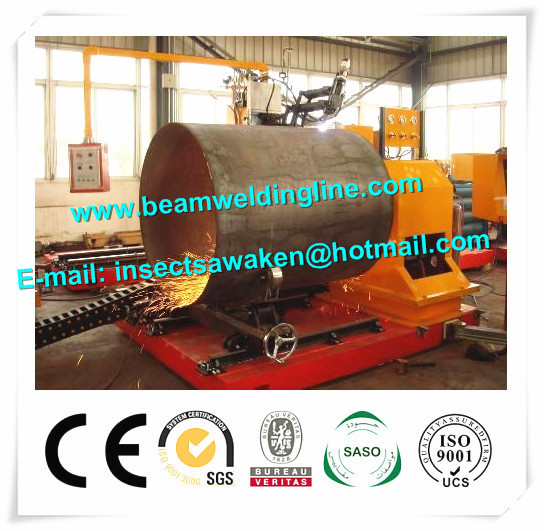

Máy cắt CNC Plasma nhẹ thép ống vát mép Máy móc
Điểm nổi bật | cnc plasma cutter,pipe bevelling machine |
---|
Máy cắt CNC Plasma nhẹ thép ống vát mép Máy móc
Dữ liệu 1. Cắt
Cơ bản Thông số kỹ thuật | |
Ống đường kính ngoài chiều dài đường ống Plasma dày ống cắt Max. công suất đường ống nạp vật liệu ống X đường kính trục lỗ | Φ100-800mm ≤8000mm 1-20mm 5000KG Thép nhẹ 260mm |
trục | |
Số trục kiểm soát | 5 |
Tên của trục | Xoay các mảnh làm việc (X) Cắt ngọn đuốc di chuyển cùng với ống trục (Y) Cắt đu ngọn đuốc trong ống hướng trục (Z) Cắt ngọn đuốc di chuyển lên và xuống theo chiều dọc (U) Cắt đu ngọn đuốc trong ống hướng xuyên tâm (W) |
xoay tự do Max đột quỵ ở trục Y góc xoay tối đa trong trục Z Max đột quỵ ở trục U Max xoay góc trong trục W | Không có giới hạn trong X 8000 mm ± 60 ° 400mm ± 60 ° |
góc vát | |
góc vát ngọn lửa góc vát Plasma | Max ± 60 ° Max ± 45 ° |
tốc độ cắt | |
tốc độ cắt ngọn lửa tốc độ cắt Plasma | 50mm-750mm / phút 50-4000mm / phút |
độ chính xác tổng thể | |
Chân dung Di chuyển Lỗi Quay góc Lỗi chất lượng bề mặt | ≤0.2mm mỗi 1000mm ≤1 ° mỗi 180 ° cặn bã miễn phí |
tốc độ không tải | |
trục X xoay tốc độ | 0-10000mm / phút |
2. Thành phần cơ bản
bộ phận cơ khí | |
chuck chuyên dụng khung ống điều chỉnh ngọn đuốc cắt Plasma | 1 bộ 3set 1 bộ |
bộ phận điện | |
hệ thống điều khiển số động cơ lái xe Lái xe hệ thống điều khiển Di chuyển card điều khiển hộp số | 1 bộ Panasonic Panasonic Lập trình Multi-Axis khiển MAY |
Cấu hình hệ thống điều khiển (Advantech làm ở Đài Loan) | |
CPU màn hình Torch RAM và VGA thẻ mô hình đầu vào mô hình dự trữ dữ liệu Ổ đĩa cứng Hệ điêu hanh Thẻ kết nối bộ điều khiển động cơ trục | Intel Pentium III (1000Hz) 10 inch màn hình cảm ứng màu card VGA 128M / 4M MID đĩa mềm hoặc đĩa U đĩa mềm và đĩa cứng 20G CÁC CỬA SỔ 100M PMAC-motion thẻ |
3. chạy tổng thể và cắt chính xác
Xoay các mảnh làm việc (X) | Chính xác, hộp giảm tốc truyền thứ cấp hộp số Xoay tốc 0.1-25r / phút động cơ động cơ Servo Panasonic vị trí chính xác ± 0.1mm |
Cắt ngọn đuốc di chuyển cùng với ống Trục (Y) | Chính xác, hộp giảm tốc truyền bánh và theo dõi Theo dõi chiều dài của đầu cắt (Max đột quỵ) 8000 mm động cơ động cơ Servo Panasonic vị trí chính xác ± 0.2mm |
Cắt đu ngọn đuốc trong trục ống hướng (Z) | Chính xác con sâu-bánh răng truyền trường hợp góc xoay ± 60 ° động cơ động cơ Servo Panasonic vị trí chính xác ± 0.1mm |
Cắt ngọn đuốc di chuyển lên và xuống trong hướng thẳng đứng (U) | Chính xác, hộp giảm tốc truyền cầu vặn Cắt ngọn đuốc lên và đột quỵ xuống ở dọc 400mm động cơ động cơ Servo Panasonic vị trí chính xác ± 0.2mm |
Cắt đu đuốc hướng xuyên tâm của trục ống (W) | Độ chính xác truyền hộp số góc xoay ± 60 ° động cơ động cơ Servo Panasonic ± chính xác Chức 0.1mm |
4. Hình dạng cắt thể thực hiện được và máy Chức năng
cắt T-khớp | T-doanh Cắt lỗ (Nội-fit) T-doanh lỗ Cut (Out-fit) T-doanh lỗ Cut (off-trung tâm) |
cắt ống nhánh | T-doanh End Cut (trung tâm) T-doanh End Cut (off-trung tâm) Slant End doanh Cut (trung tâm) Slant End Cut doanh (off-trung tâm) |
rãnh | Cắt lỗ hình chữ nhật Slit Cut (trung tâm) Slit Cut (off-trung tâm) |
cắt qua xiên | Slant doanh lỗ Cut (trung tâm) Slant Cắt lỗ chung (off-trung tâm) |
cắt ống cuối | Thẳng End Cut Miter End Cut |
cắt đa ngành | Cut hồ sơ đa ngành Đa ngành, Chi nhánh End Cut ống hình khuyên qua Cut Elbow (doanh tôm) Cut |
Chức năng chính | Max côn thiên thần: Cả hai đều là ± 60 ° theo chiều dọc và ngang Min cắt góc giao lộ: ± 30 ° Tốc độ cắt: Tự động vô cấp peed quy định Thiết lập cắt giảm liên tục Cố định góc và cố định điểm vát Setting |
Thích hợp để cắt các chi nhánh xi lanh, hai hoặc ba lớp yên cắt của các đường ống chính, CNC ngã tư đường ống máy cắt là thiết bị CNC đặc biệt được sử dụng để cắt ống kim loại tự động. Nó có thể reslize chương trình tự động và tự động CNC công việc làm tổ cho bất kỳ loại doanh phức tạp của intertube và đường ống và không intertube. |
