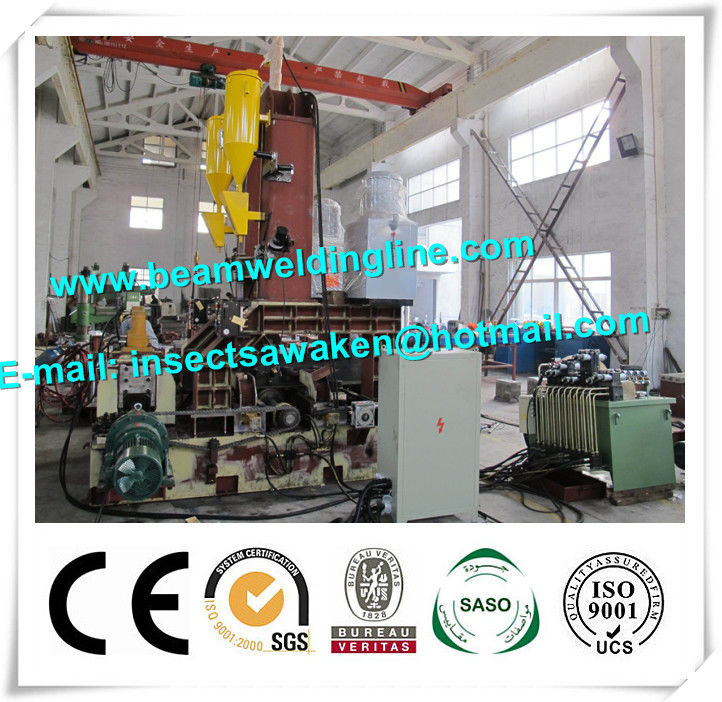

Máy hàn dầm tự động H Duty H Line 3 in 1
Điểm nổi bật | h beam assembly machine,submerged arc welding equipment |
---|
Máy hàn dầm tự động H Duty H Line 3 in 1
1. Mô tả ngắn gọn
● Đơn vị lắp ráp chính thông qua bằng sáng chế máy lắp ráp hạng nặng đã được trình duyệt. Các trang web và mặt bích được định vị tự động, với độ chính xác cao và hiệu quả.
● Thiết bị sửa chữa súng hàn có thể điều chỉnh chiều cao cũng như vị trí di chuyển ngang. Nó cũng có thể điều chỉnh súng hàn góc từ 2 vị trí. Vì vậy, mối hàn có thể được tốt đẹp và gọn gàng.
● Hỗ trợ phần làm thẳng có thiết kế độc đáo. Hai bánh xe làm thẳng có thể chủ động làm thẳng mảnh sản phẩm dưới ổ trụ. Từ thiết bị làm thẳng, người sử dụng có thể nhìn thấy rõ ràng mối hàn, dễ dàng cho việc điều chỉnh vị trí súng hàn và quan sát đường may hàn.
● Bộ phận lắp ráp chính cùng với bộ phận trợ thẳng có thể được sử dụng làm máy hàn hoặc máy lắp ráp riêng.
● Sau khi sửa đổi, đơn vị làm thẳng có thể được sử dụng làm máy làm phẳng mini.
2. Các thông số kỹ thuật chính
Mô hình | Chiều cao web | Độ dày web | Tốc độ làm việc | Chiều rộng mặt bích | Độ dày mặt bích | Sức mạnh tổng thể |
PHJ1000 | 1000mm | 6-16mm | 0,35-3m / phút | 200-800mm | 6-20mm | 13,4kw |
PHJ1200 | 1200mm | 6-16mm | 0,35-3m / phút | 200-800mm | 6-20mm | 13,4kw |
PHJ1500 | 1500mm | 6-16mm | 0,35-3m / phút | 200-800mm | 6-20mm | 13,4kw |
Không. | Mục | Đặc điểm kỹ thuật |
1 | Chiều rộng / độ dày của mặt bích làm việc | 200-800mm / 6-20mm |
2 | Miếng cao su / độ dày | 350-1500mm / 6-16mm |
3 | Đường kính cuộn ổ đĩa chính | 250mm |
4 | Tốc độ cuộn ổ đĩa chính | 350-6000mm / phút |
5 | Điều chỉnh tốc độ cuộn ổ đĩa chính | Tần số AC không điều chỉnh tốc độ |
6 | Đường kính bánh xe thẳng | 180mm |
7 | Chiều dài nâng thủy lực thẳng | 200mm |
số 8 | Đường kính bánh xe giữ thẳng | 380mm |
9 | Công suất động cơ cuộn chính | 7.5KW |
10 | Đường kính lăn trên | 160mm |
11 | Khoảng cách xi lanh thủy lực nâng con lăn trên | 1350mm |
