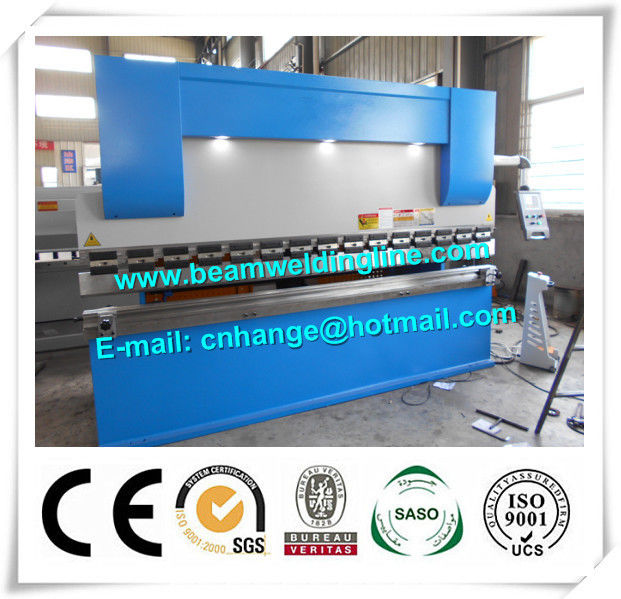

NC báo chí phanh thủy lực và máy uốn 80T, kim loại tấm phanh máy ép
Hệ thống NC | E21 | Chất liệu lưỡi dao | T8 |
---|---|---|---|
Động cơ chính | Giang Tô Hengli | Linh kiện điện chính | Siemens hoặc Schneider |
Con dấu | VALQUA, Nhật Bản | Bơm thủy lực | CÔNG NGHỆ CAO |
Điểm nổi bật | Máy ép thủy lực,máy uốn tấm kim loại |
NC phanh ép thủy lực và máy uốn 80T sử dụng trong thép tấm
WC67Y-80T / 25 00 Máy báo chí phanh thủy lực
1. Thông số kỹ thuật
Mô hình | Các đơn vị | WC67Y-80T / 2500 | |
Độ dày uốn tối đa | mm | 5 | |
Cường độ tấm thép uốn cong | N / mm 2 | 450 | |
Áp suất danh nghĩa | kN | 800 | |
Chiều dài bàn làm việc | mm | 2500 | |
Khoảng cách giữa uprights | mm | 2020 | |
Họng sâu | mm | 320 | |
Ram đột quỵ | mm | 120 | |
Chiều cao mở tối đa giữa bàn làm việc và ram | mm | 380 | |
Bơm bánh răng | Mô hình | / | CP0-16-P-10R |
lưu lượng | L / phút | 16 | |
Sức ép | Mpa | 31,5 | |
Tốc độ Ram | Đã tải xuống | mm / s | 60 |
Công việc | mm / s | số 8 | |
Trở về | mm / s | 70 | |
Áp suất làm việc của hệ thống thủy lực | Mpa | 26 | |
Công suất động cơ chính | kW | 7,5 |
3. Cấu trúc chính của thiết bị
● Hệ thống đồng bộ
Hệ thống đồng bộ của thiết bị này bao gồm trục xoắn, cánh tay xoay. Cấu trúc đơn giản, khả năng ổn định và đáng tin cậy, với độ chính xác đồng bộ cao, sau khi điều chỉnh tốc độ khối cơ học bằng hộp số động cơ, hệ thống điều khiển hiển thị giá trị.
● Hệ thống truyền tải
Để sử dụng vít bóng và thanh dẫn hướng chính xác cao, với vị trí lặp lại độ chính xác cao, tốc độ nhanh và tuổi thọ cao.
● Khuôn mẫu
Thông thường, các khuôn ngắn ở dạng cắt được sử dụng để ghép cho chiều dài mong muốn với độ chính xác cao, khả năng thay thế tốt và thuận tiện cho việc tháo dỡ và lắp đặt. Đặc biệt, phần kết nối với khuôn trên được trang bị bộ phận điều chỉnh hình dạng nêm, trong đó, như bù, có thể nâng cao độ chính xác công việc của các miếng làm việc với chiều dài đầy đủ. Các khuôn dưới được chế biến ở các đầu chữ V khác nhau để làm cho người vận hành lựa chọn thuận tiện, và được trang bị cấu trúc đứng chết thấp hơn, chỉ cần đặt chuỗi con lăn nâng lên tai nâng và tai nâng hạ thấp, ván khuôn rời để nâng cao thanh trượt để biến thấp hơn chết sau đó để chọn bề mặt vị trí của V-gutter.
HỆ THỐNG ĐIỆN
Hệ thống NC: E21
